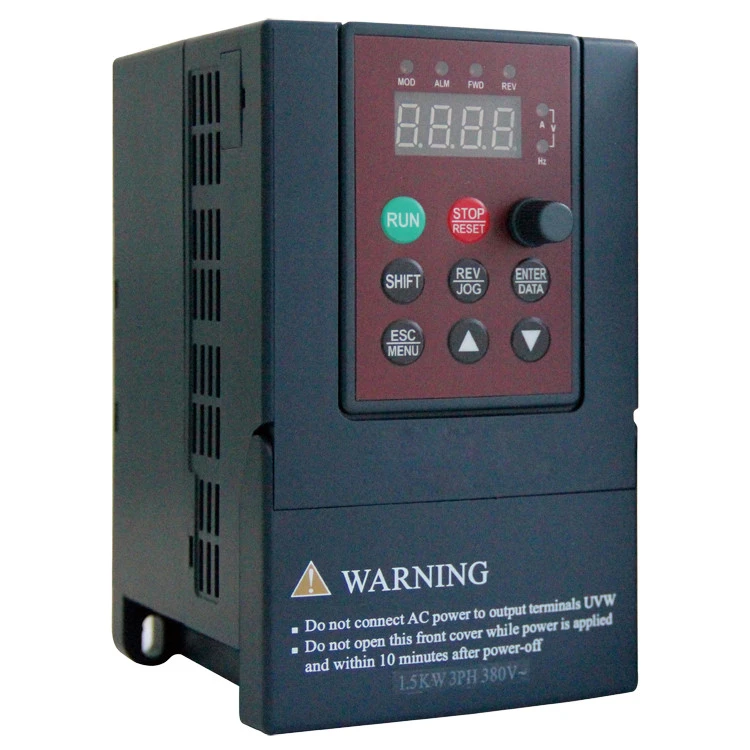

VFD vektè varyateur

Projè

Deskripsyon Atik

enpòte

Rated vòltaj ak frekans

Single-faz 220 V: Single-faz 220V, 50Hz / 60Hz; Twa-faz 380 V: twa-faz 380V, 50Hz / 60Hz;

Ki akseptab ranje fluctuation vòltaj

Single-faz 220 V: 200 ~ 260V; Twa-faz 380 V: 320 ~ 460V:

randman

tansyon

0 ~ Antre vòltaj

abitid

0 ~ 600Hz

Surcharge kapasite

150% rated aktyèl pou 1 min

kontròl

fonksyone

Metòd kontwòl

① Pa gen kontwòl vektè PG (sipòte motè synchronous ak synchronous);

② ak kontwòl vektè PG (sipò pou motè synchronous ak asenkron);

③v/f kontwòl;

④ Pa gen okenn kontwòl koupl PG (sipòte motè synchronous ak synchronous);

⑤ ak kontwòl koupl PG (sipò pou motè synchronous ak asenkron);

(Kontwòl pozisyon (sipòte motè synchronous ak synchronous).

Presizyon kontwòl vitès

± 0. 5% rated vitès synchronous (pa gen okenn kontwòl vektè PG);

± 0. 1% rated vitès synchronous (ak PG kontwòl vektè);

± 1% rated vitès synchronous (V / F kontwòl);

Range vitès

1: 2000 (ak PG kontwòl vektè); 1: 200 (pa gen okenn kontwòl vektè PG); 1:50 (V / F kontwòl).

Kòmanse koupl

1. 0 Hz: 150% rated koupl (V / F kontwòl);

0. 25Hz: 150% rated koupl (pa gen okenn kontwòl vektè PG);

0 Hz: 180% rated koupl (ak PG kontwòl vektè).

perturbation vitès

± 0. 3% rated vitès synchronous (pa gen okenn kontwòl vektè PG);

± 0. 1% rated vitès synchronous (ak PG kontwòl vektè).

Presizyon kontwòl koupl

± 8% rated koupl (pa gen okenn kontwòl vektè PG, pa gen okenn kontwòl koupl PG);

± 5% rated koupl (PG kontwòl vektè, PG kontwòl koupl).

Repons koupl

20ms (pa gen okenn kontwòl vektè PG):

10ms (ak PG kontwòl vektè).

Dwe-pousantaj presizyon

Nimewo anviwònman: pi wo frekans ± {{0}}. 01%; Simulation anviwònman: pi wo frekans ± 0.5%.

abitid

rapò rezolisyon

Anviwònman simulation

Ak 0. 1% nan frekans ki pi wo a

Digital anviwònman presizyon

0. 01Hz

Batman kè ekstèn

Ak 0. 1% nan frekans ki pi wo a

Asansyon frekan

Otomatik koupl leve; Manyèl koupl leve {{0}}. 1 ~ 30.0%.

V / F koub (vòltaj ak frekans karakteristik)

Se frekans lan rated mete nan 5 ~ 600Hz, ak koupl konstan, diminye koupl 1 ak koupl diminye ka chwazi

2, diminye koupl 3, koutim V / F, separasyon VF ak lòt 6 koub klas la

Ajoute koub frenaj

De fason: akselerasyon lineyè ak frenaj ak S koub akselerasyon ak frenaj; 15 kalite akselerasyon ak tan frenaj, inite tan

({{0}}. 01s, 0.1s.1s) Si ou vle, jiska 1, 000 min

frenou

Dinamik frenaj

Twa-faz 22kW ak anba modèl la segman pouvwa gen yon inite fren bati-an, sèlman ant (+) ak PB

Rezistans fren: 30kW ak pi wo modèl seksyon pouvwa ka si ou vle bati-an inite fren, sèlman nan

(+) Ajoute frenaj rezistans ant li ak PB, epi tou li konekte inite a frenaj ekstèn ant (+) ak (-);

DC piki frenaj

Kòmanse epi yo sispann aksyon yo si ou vle respektivman, ak frekans aksyon {{0}} ~ 15Hz ak aksyon aktyèl 0 ~ 100%

Fiks aktyèl, aksyon tan {{0}} ~ 30.0s.

ranpe

Point aksyon frekans ranje: {{0}} Hz ~ Upper limit frekans; Aksyon Aksyon Pwen ak tan frenaj la se 0. 1 ~ 6000.0 segonn.

Multi-seksyon operasyon vitès

Atravè PLC bati-an oswa terminaux kontwòl, jiska 15 segments, se chak segman te ajoute separeman

Tan frenaj, bati-an PLC sipò pouvwa depo.

Bati-an kontwolè PID

Ka fòme yon sistèm kontwòl fèmen-bouk.
